焊接工藝中U型、X型、V型坡口的區別總結
下面根據不同的接頭形式分別介紹坡口形式
（1）對接接頭：
圖1 對接接頭的坡口形式對接接頭是各種焊接結構中采用最多，也是最完善的一種接頭形式，例如，鍋爐鍋筒的縱、環焊縫都是對接接頭。
一般情況下，手工電弧焊焊接6 mm以下和自動焊焊接14 mm的焊件時，采用V形坡口，V形坡口加工較方便，但焊后工件容易發生變形；
鋼板厚度為12～60 mm時，可采用X形坡口，X形坡口比V形坡口好，在同樣厚度下，它能減少熔敷金屬量約1/2，另外，由于焊縫對稱，焊件變形小，它主要用于大厚度以及要求變形較小的結構中；
U形及雙U形坡口的焊著金屬量更少，焊接變形也少，但這種坡口加工較復雜，一般只在較重要的及板厚較大的結構中采用，如電站鍋爐鍋筒用電弧焊焊接的環縫常采用這種形式。在工業鍋爐制造中，因受加工條件限制，一般采用V形坡口和不對稱的X形坡口，對于小直徑鍋筒筒體，內側不便用自動焊施焊時，常采用V形坡口。
（2）T形接頭：

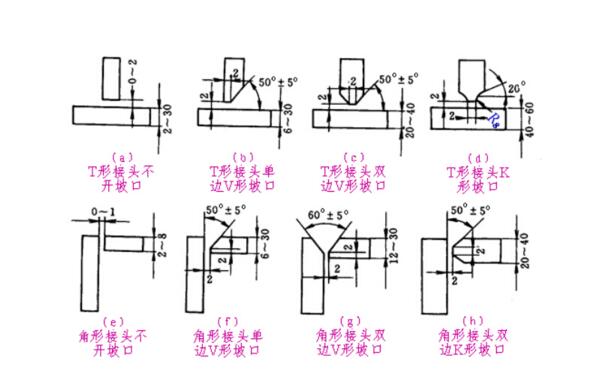

圖2 T形接頭和角接接頭的坡口形式板厚在30 mm以下時可以不開坡口，若接頭需承受載荷，則應按鋼板厚度和對結構強度要求，可分別選用單邊V形、K形或雙U形等坡口形式，保證焊透，對于工作壓力≥9.8 MPa的鍋爐，其鍋筒或集箱與管子進行角焊縫連接時，則無論厚度如何都必須在管端或鍋筒、集箱上開坡口。
（3）角接接頭：
小型鍋爐中鍋筒和封頭連接就屬于這種形式，根據焊件厚度和坡口準備不同，角接接頭可分為不開坡口、單邊V形、V形以及K形4種形式（見圖2）。
（4）搭接接頭：

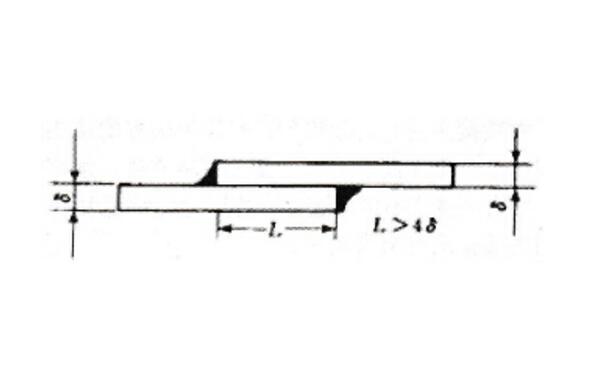

圖3 搭接接頭示意搭接接頭的優點是不需要開坡口，同時接頭裝配時的尺寸要求不嚴格。
綜上所述，選取合理焊接接頭坡口形式，不僅能提高焊接速度、改善焊接條件、減輕勞動強度，并且容易保證焊接質量，在壓力容器制造工藝中應引起足夠的重視。
