埋弧焊焊接焊縫中硫（S）磷（P）的危害與控制方法
1.焊縫金屬中硫、磷的危害性
硫和磷是鋼中有害雜質(zhì)。通常母材和焊絲（芯）的含硫、磷量都很低，對(duì)焊縫金屬不會(huì)帶來(lái)危害。但是焊條藥皮或焊劑的某些原材料中常含有相當(dāng)數(shù)量的硫和磷，在焊接過(guò)程中過(guò)渡到焊縫金屬中就會(huì)造成危害。
（1）硫的危害
硫在鋼中主要以FeS和MnS的形式存在。其中FeS的危害性最大。因?yàn)樗c液態(tài)鐵幾乎無(wú)限互溶，而在室溫下即在固態(tài)鐵中的溶解度很小，僅為0.015%~0.02%。熔池凝固時(shí)它容易偏析，以低熔點(diǎn)共晶Fe+FeS(熔點(diǎn)為985℃)或FeS+FeO(熔點(diǎn)為940℃)的形式呈片狀或鏈狀分布于晶界。因此增加了焊縫金屬結(jié)晶裂紋的傾向，同時(shí)還會(huì)降低沖擊韌度和抗腐蝕性。鋼中含有鎳時(shí)，硫的有害作用嚴(yán)重，因硫與鎳形成NiS，而NiS又與Ni形成熔點(diǎn)更低(664℃)的共晶NiS+Ni，產(chǎn)生結(jié)晶裂紋的傾向更大。當(dāng)鋼焊縫中含碳量增加時(shí)，會(huì)促進(jìn)硫的偏析，增加硫的危害性。
（2）磷的危害

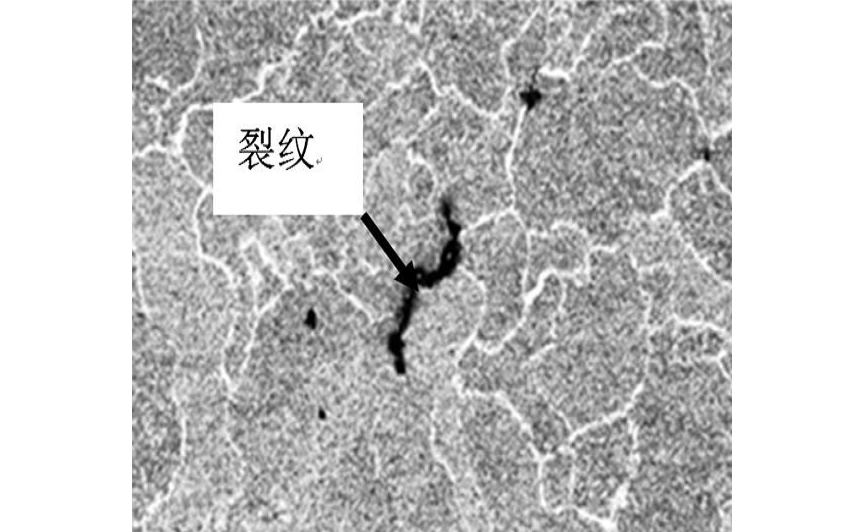

磷在液態(tài)鐵中溶解度很大，并以Fe2P和Fe3P的形式存在，但磷在固態(tài)鐵中的溶解度只自千分之幾。磷與鐵和鎳可形成低熔點(diǎn)共晶，如Fe3P+Fe(熔點(diǎn)1050℃)，Ni3P+Fe(熔點(diǎn)880℃)。當(dāng)熔池快速凝固時(shí)，磷易發(fā)生偏析。磷化鐵常分布于晶界，減弱了晶粒間的結(jié)合力，而且它本身既硬又脆。增加了
，即沖擊韌度降低，脆性轉(zhuǎn)變溫度升高。
2.硫的控制
主要從兩方面著手：先是采取工藝措施限制硫的來(lái)源，然后再采取冶金措施把焊縫金屬中的硫通過(guò)熔渣排出去。
（1）限制焊接材料中的含硫量
焊縫中的硫來(lái)自母材、焊絲、藥皮和焊劑。母材含硫量一般較低，所以須限制的主要是焊絲、藥皮或焊劑中的含硫量。
低碳鋼及低合金鋼焊絲的w(S)應(yīng)小于0.03％～0.04％；合金鋼焊絲小于0.025％～0.03％，不銹鋼焊絲應(yīng)小于0.02％。
藥皮、藥芯或焊劑用的原材料，如錳礦、赤鐵礦、鈦鐵礦、錳鐵等均含有一定量的硫。盡量選用含硫量低的原材料，必須使用含硫量過(guò)高的材料時(shí)，應(yīng)預(yù)先進(jìn)行處理，如采用焙燒的辦法，以降低到要求范圍內(nèi)。
（2）用冶金方法脫硫
選擇對(duì)硫親和力比鐵大的元素進(jìn)行脫硫。最常用的脫硫劑是錳，反應(yīng)產(chǎn)物MnS不溶下鋼液，故大部分進(jìn)入熔渣，少量殘留在焊縫中，以點(diǎn)狀彌散分布，危害較小。熔池溫度降低、平衡常數(shù)K增大，有利于脫硫。但溫度低的熔池后部，冷卻快，反應(yīng)時(shí)間短，卻不利于去硫，故需增加熔池中的含錳量才能取得較好的去硫效果。
熔碴中的堿性氧化物，如MnO、CaO等電能脫硫，生成的CaS和MnS不溶于鋼液而進(jìn)入熔清，增加渣中的MnO和CaO的含量，減少FeO的含量，有利于脫硫。渣中加入CaF2能降低渣的粘度，有利于S擴(kuò)散，同時(shí)形成易揮發(fā)物SF6，也有利于脫硫。
增加熔渣的堿度可提高脫硫能力，目前常用焊條藥皮和焊劑的堿度都不高(一般B<2)，其脫硫能力有，焊接普通鋼能滿足要求，用于焊接w(S)<0.014％的精煉鋼，則需提高藥皮或焊劑的堿性。
3.磷的控制
和控制硫一樣，首先限制磷的來(lái)源，然后再用冶金方法去磷。母材和焊絲(芯)經(jīng)過(guò)冶煉一般磷含量都較低，都在有關(guān)標(biāo)準(zhǔn)規(guī)定范圍內(nèi)，所以關(guān)鍵在于限制制造焊條藥皮、藥芯或焊劑中所用原材料的含磷量。錳礦是焊縫增磷的主要來(lái)源，通常w(P)=0.22％，其存在形式為(MnO)3P2O5。
磷一旦進(jìn)入液態(tài)金屬，應(yīng)采用冶金脫磷
第一步FeO將磷氧化生成P2O5，第二步使之與渣中的堿性氧化物生成穩(wěn)定的磷酸鹽。增加熔渣的堿度可減少焊縫的含磷量，但當(dāng)堿度B>2.5時(shí)，則影響很小。在堿性渣中加入CaF2有利于脫磷，因caF2在渣中形成Ca2+使渣中P2O5的活度下降。此外，CaF2降低渣的粘度，有利于物質(zhì)擴(kuò)散。但是,由于焊接熔渣的堿度受焊接工藝性能制約而不能過(guò)分增大，同時(shí)堿性渣不允許含有較多的FeO，否則使焊縫增氧，不利于脫硫，所以堿性渣脫磷效果并不理想。酸性渣雖含有較多的FeO，有利于磷的氧化，但因堿度低，其脫磷能力更不如堿性渣。總之，焊接時(shí)脫磷比脫硫更難，要控制焊縫含磷，主要是嚴(yán)格限制焊接材料中的含磷量。
以上就是豫林焊材為您總結(jié)的埋弧焊焊接焊縫中硫（S）磷（P）的危害與控制方法。
相關(guān)咨訊
- 高級(jí)焊工焊接知識(shí)28個(gè)問(wèn)答的解…
- 埋弧焊劑對(duì)鋼管焊接的技術(shù)要求
- 埋弧焊劑廠家?guī)懔私夂附庸に嚒?/a>
- 埋弧焊劑在焊接中最容易忽視的…
- 燒結(jié)焊劑在焊前預(yù)熱的主要作用
- 埋弧焊劑焊接工藝問(wèn)題及解決措…
- 埋弧焊劑廠家：藥芯焊絲焊接操…
- 常見(jiàn)鐵基材料焊接難題的解決方…
- 埋弧焊劑在施焊中的工作原理及…
- 燒結(jié)焊劑廠家：埋弧焊的焊接工…
- 燒結(jié)焊劑廠家介紹79條焊接常識(shí)…
- 異種鋼材的焊接：不銹鋼與碳鋼
- 燒結(jié)焊劑廠家：解決焊接缺陷的…
- 燒結(jié)焊劑焊接材料在焊接低溫鋼…
- SJ101燒結(jié)焊劑焊接材料的優(yōu)勢(shì)
- 埋弧焊劑在焊前預(yù)熱與焊后熱處…
- 燒結(jié)焊劑在焊接過(guò)程中出現(xiàn)粘電…
- 埋弧自動(dòng)焊的選擇原則
- 燒結(jié)焊劑焊接材料選擇的基本原…
- 燒結(jié)焊劑在焊接過(guò)程中常遇到的…
- 焊接材料燒結(jié)焊劑SJ101和SJ301…
- 豫林廠家?guī)闫占盁Y(jié)焊劑的小…
- 焊接設(shè)備熱處理的選擇條件
- 燒結(jié)焊劑SJ301焊劑如何與焊絲…
- 埋弧焊劑對(duì)鋼結(jié)構(gòu)控制焊接變形…
- 燒結(jié)焊劑在鋼結(jié)構(gòu)使用中需要注…
- 燒結(jié)焊劑提高焊接質(zhì)量的方法
- 埋弧焊劑的主要成分及作用
- 帶你了解埋弧焊劑溫度的控制和…
- 埋弧焊劑對(duì)焊接工序質(zhì)量的影響…
- 燒結(jié)焊劑存在的重要性
- 減少埋弧焊絲焊接飛濺的重要性
- 埋弧焊劑廠家：中國(guó)焊接材料行…
- 埋弧焊劑對(duì)汽車制造實(shí)現(xiàn)的高效…
- 埋弧焊劑的焊接注意事項(xiàng)
- 豫林埋弧焊劑廠家介紹：中國(guó)焊…
- 埋弧焊劑對(duì)焊接鋼管的知識(shí)講解
- 燒結(jié)焊劑新型的焊接材料生產(chǎn)廠…
- 埋弧焊劑廠家：預(yù)防和減少焊接…
- 埋弧焊劑對(duì)焊后熱處理的選擇
- 常見(jiàn)埋弧焊劑對(duì)焊管焊縫存在的…
- 如何選擇正確的不銹鋼焊接材料
- 埋弧焊焊劑焊接跑車速度對(duì)焊縫…
- 燒結(jié)焊劑與熔煉焊劑的比較
- 燒結(jié)焊劑與熔煉焊劑的區(qū)別
- 燒結(jié)焊劑在世界各地鋼材加工領(lǐng)…
- 埋弧焊鋼焊絲和焊劑在NB/T 470…
- 埋弧焊焊劑的一般要求
- 埋弧焊焊劑的作用
- 埋弧焊焊劑的種類和選擇
- 燒結(jié)焊劑的特點(diǎn)
- 埋弧焊焊劑的儲(chǔ)存方法有哪些
- 燒結(jié)焊劑的鋼結(jié)構(gòu)焊接
- 分析燒結(jié)焊劑在焊接時(shí)與焊絲的…
- 燒結(jié)焊劑具有的特征你知道嗎？
- 熔煉焊劑廠家談?wù)労竸┡c焊絲的…
- 熔煉焊劑是怎么使用的？
- 熔煉焊劑廠家說(shuō)說(shuō)焊接缺陷及消…
- 現(xiàn)在埋弧焊焊劑發(fā)展應(yīng)用如此成…
- 熔煉焊劑廠家談?wù)勲姾阜判牟僮鳌?/a>
- 燒結(jié)焊劑sj102焊接時(shí)還需考慮…
- 埋弧焊焊劑廠家：什么是埋弧焊…
- 影響燒結(jié)焊劑使用壽命的因素是…
- 我廠燒結(jié)焊劑的價(jià)格是多少？
- 你知道燒結(jié)焊劑有哪些缺點(diǎn)嗎？
- 埋弧焊焊劑廠家：對(duì)焊劑的分類…
- 熔煉焊劑廠家：焊劑的烘干保溫…
- 燒結(jié)焊劑與熔煉焊劑的成分含量…
- 燒結(jié)焊劑中的硅與硅鐵有哪些區(qū)…
- 燒結(jié)焊劑廠家談?wù)労稿a絲的主要…
- 淺談燒結(jié)焊劑中硅鐵的屬性
- 燒結(jié)焊劑的消耗量大嗎？
- 埋弧焊焊劑廠家談?wù)劼窕『傅男 ?/a>
- 熔煉焊劑廠家談?wù)労附庸に囋u(píng)定…
- 常見(jiàn)的埋弧焊焊劑具體怎么分類…
- 熔煉焊劑在熔化后的狀態(tài)是什么…
- 熔煉焊劑廠家分析鋼結(jié)構(gòu)焊接熱…
- 熔煉焊劑廠家：焊劑的兩類分別…
- 白云石原料對(duì)燒結(jié)焊劑有什么影…
- 燒結(jié)焊劑堿度值調(diào)節(jié)高嗎？
- 埋弧焊用焊劑如何存放 ？
- 埋弧焊焊劑焊接電流對(duì)焊縫形狀…
- 使用燒結(jié)焊劑是一項(xiàng)促進(jìn)高爐提…
- 燒結(jié)焊劑可滿足油氣管道鋼的焊…
- 燒結(jié)焊劑熔化的特性對(duì)焊接有影…
- 燒結(jié)焊劑廠家說(shuō)說(shuō)不銹鋼焊條使…
- 燒結(jié)焊劑在焊接時(shí)的優(yōu)勢(shì)都有哪…
- 燒結(jié)焊劑堿度高冶金效果好
- 談?wù)劅Y(jié)焊劑在市場(chǎng)運(yùn)用中的廣…
- 熔煉焊劑廠家講講我國(guó)鋼結(jié)構(gòu)中…
- 燒結(jié)焊劑怎樣減少環(huán)境污染？
- 燒結(jié)焊劑廠家分析影響助焊劑濺…
- 熔煉焊劑在建筑工程中的作用是…
- 熔煉焊劑怎樣使用在建筑工程行…
- 怎樣正確地儲(chǔ)存燒結(jié)焊劑?
- 燒結(jié)焊劑如何做到減少環(huán)境污染…
- 目前我國(guó)的燒結(jié)焊劑使用很廣泛
- 焊絲對(duì)埋弧焊焊劑工藝性能及質(zhì)…
- 燒結(jié)焊劑焊接煙塵消除有什么措…
- 熔煉焊劑使用方法及特點(diǎn)是什么
- 燒結(jié)焊劑的工作條件和使用性能…
- 燒結(jié)焊劑焊接氣孔是怎么形成的
- 熔煉焊劑都是由哪些礦物質(zhì)材料…
- 使用燒結(jié)焊劑需要考慮哪些因素
- 我們應(yīng)如何使用熔煉焊劑
- 燒結(jié)焊劑在埋弧焊接中的優(yōu)點(diǎn)缺…
- 燒結(jié)焊劑可用作我們哪些行業(yè)使…
- 燒結(jié)焊劑用量少有什么好處？
- 螢石對(duì)燒結(jié)焊劑有什么影響
- 我們一起了解燒結(jié)焊劑的優(yōu)點(diǎn)
- 燒結(jié)焊劑使用過(guò)量產(chǎn)生廢渣的原…
- 熔煉焊劑和燒結(jié)焊劑的特征及組…
- 鉻不銹鋼焊條焊接的技術(shù)和方法
- 奧氏體不銹鋼的焊接要點(diǎn)
- G307馬氏體不銹鋼焊條E430-15…
- G302馬氏體不銹鋼焊條E430-16…
- G247 0Cr13Ni4Mo馬氏體不銹鋼…
- G217 馬氏體不銹鋼焊條E410-15…
- G202鈦鈣型馬氏體不銹鋼焊條E4…
- A507 低氫型奧氏體不銹鋼焊條E…
- A502鈦鈣型奧氏體不銹鋼焊條E1…
- A437MoCu低氫鈉型奧氏體不銹鋼…
- A437Mn低氫鈉型鉻鎳不銹鋼焊條
- A427 低氫鈉型鉻鎳不銹鋼Cr25N…
- A422 Cr25Ni18Mn8鉻鎳不銹鋼焊…
- A412鈦鈣型奧氏體不銹鋼焊條E3…
- A407低氫型奧氏體不銹鋼焊條E3…
- A402鈦鈣型純奧氏體不銹鋼焊條…
- A312SL 不銹鋼型滲鋁鋼焊條E30…
- A312鈦鈣型鉻鎳不銹鋼焊條E309…
- A307低氫鈉型鉻鎳不銹鋼焊條E3…
- A302 鈦鈣型鉻鎳不銹鋼焊條E30…
- A237超低碳低氫型有釩不銹鋼焊…
- A232低碳不銹鋼鈦鈣型焊條E318…
- A212含鈮鈦鈣型超低碳不銹鋼焊…
- A207低氫鈉型超低碳不銹鋼焊條…
- A202低碳不銹鋼鈦鈣型焊條E316…
- A172奧氏體鈦鈣型不銹鋼焊條E3…
- A147低氫鈉型鉻鎳不銹鋼焊條Cr…
- A146 鉻鎳不銹鋼焊條Cr20Ni10M…
- A137低碳含鈮不銹鋼焊條E347-1…
- A132低碳含鈮不銹鋼焊條Cr19Ni…
- A107低碳低氫鈉型不銹鋼焊條E3…
- A102低碳鈦鈣型不銹鋼焊條E308…
- A082鈦酸型超低碳不銹鋼焊條，…
- A062 鈦鈣型超低碳不銹鋼焊條E…
- A052超低碳不銹鋼焊條Cr18Ni24…
- A042超低碳不銹鋼鈦鈣型焊條E3…
- A042Si超低碳不銹鋼焊條AVESTA…
- A042Mn鈦鈣型超低碳不銹鋼焊條
- 超低碳不銹鋼焊條A032 E317 Mo…
- 奧氏體不銹鋼薄板焊接的變形問(wèn)…
- 奧氏體不銹鋼焊接常見(jiàn)問(wèn)題-應(yīng)…
- 奧氏體不銹鋼焊接常見(jiàn)問(wèn)題-刀…
- 奧氏體不銹鋼焊接常見(jiàn)問(wèn)題-晶…
- 奧氏體不銹鋼焊接常見(jiàn)問(wèn)題-焊…
- 奧氏體不銹鋼焊接工藝要點(diǎn)
- 奧氏體不銹鋼焊接材料選擇
- 奧氏體不銹鋼焊接方法選擇
- 不銹鋼焊接焊前準(zhǔn)備
- A022Si鈦鈣型超低碳不銹鋼焊條
- A022L鈦鈣型超低碳不銹鋼焊條
- A012Si超低碳不銹鋼焊條介紹（…
- A002Nb不銹鋼焊條鈦鈣型藥皮超…
- A002A超低碳不銹鋼焊條(E308L-…
- A002超低碳不銹鋼焊條(E308L-1…
- 氣體保護(hù)電弧焊鋼絲和填充絲在…
- 鋼焊條在NB/T 47018.2-2017《…
- SJ305焊劑帶極埋弧堆焊燒結(jié)焊…
- SJ304焊劑帶極埋弧堆焊燒結(jié)焊…
- SJ303焊劑帶極埋弧堆焊燒結(jié)焊…
- SJ302焊劑燒結(jié)中性硅鈣型焊劑…
- H08SHA抗氫鋼用埋弧焊絲介紹
- 電渣焊焊劑的特殊要求
- 燒結(jié)焊劑必須烘干嗎
產(chǎn)品列表
- 燒結(jié)焊劑
- 燒結(jié)焊劑SJ101
- 燒結(jié)焊劑SJ101G
- 燒結(jié)焊劑SJ101Q
- 燒結(jié)焊劑SJ102
- 燒結(jié)焊劑SJ301
- 燒結(jié)焊劑SJ301A
- 燒結(jié)焊劑SJ501
- 燒結(jié)焊劑SJ601
- 燒結(jié)焊劑SJ601A
- 熔煉焊劑
- 熔煉焊劑HJ431
- 熔煉焊劑HJ350
- 熔煉焊劑HJ260
- 熔煉焊劑HJ131
- 熔煉焊劑HJ107
- 埋弧焊焊絲
- 埋弧焊用焊絲
- H08A碳鋼低錳埋弧焊絲
- H08E低錳低硅型焊絲
- H08MnA(EM12K)碳鋼中錳埋弧焊絲
- H10Mn2碳鋼高錳埋弧焊絲
- H10MnSi碳鋼中錳高硅埋弧焊絲
- H08Mn2SiA碳鋼高錳高硅埋弧焊絲
- H08MnMoA低合金高強(qiáng)鋼埋弧焊絲
- H08Mn2MoA低合金高強(qiáng)鋼埋弧焊絲
- ER308不銹鋼埋弧焊絲
- ER308L不銹鋼埋弧焊絲
- ER308H不銹鋼埋弧焊絲
- ER316L不銹鋼埋弧焊絲
- ER309L不銹鋼埋弧焊絲
- 氣體保護(hù)焊絲
- ER49-1碳鋼氣保焊絲
- ER50-3(ER70S-3)碳鋼TIG氬弧焊絲
- ER50-6(ER70S-6)碳鋼TIG氬弧焊絲
- ER50-G(ER70S-G)TIG氬弧焊絲
- E501T-1(E71T-1C)CO2氣保焊絲
- 焊條
- J421高鈦鉀型碳鋼焊條
- J422鈦鈣型碳鋼焊條
- J502鈦鈣型碳鋼焊條
- J506Fe碳鋼焊條
- J507DR低氫鉀型藥皮底層打底焊條 (E5015-G)
- J907Cr低合金高強(qiáng)鋼焊條（E9015-G）
- J107Cr低合金高強(qiáng)鋼焊條（E10015－G）
- J107低合金高強(qiáng)鋼焊條（E10015-G）
- J857CrNi低合金高強(qiáng)鋼焊條（ E8515-G）
- J857Cr低合金高強(qiáng)鋼焊條（E8515-G）
- J857低氫鈉低合金高強(qiáng)鋼焊條(E8515-G)
- J707RH 高韌性超低氫焊條焊條（E7015-G）
- J707 低合金高強(qiáng)鋼焊條（E7015-D2）
- J607RH高韌性超低氫鈉型藥皮的焊條（E6015-G）
- J607Ni低氫鈉型低合金高強(qiáng)鋼焊條（E6015-G）
- J507RH低氫鈉型高韌性超低氫低合金鋼焊條（E5015-G）
- ND耐硫酸露點(diǎn)腐蝕鋼焊條09CrCuSb焊條
- J506CrNiCu低氫鉀型低合金鋼焊條
- J507CrNi低氫鈉型低合金鋼焊條（E5015-G）
- J506D低氫鉀型藥皮底層打底焊條
- J507SHA低氫鈉型超低硫、磷抗氫鋼焊條（E5015）
- J507SH低氫鈉型藥皮抗氫鋼焊條（E5015）
- J427SHA低氫鈉型抗氫鋼焊條（E4315）
- J427SH低氫鈉型抗氫鋼焊條（E4315）
- 堆焊焊條
- D317鉻鎢釩鉬沖模堆焊焊條（EDRCrMoWV-A3-15）
- D317A鎢鉻鉬釩冷焊高耐磨堆焊焊條
- D307低氫鈉堆焊焊條(EDD-D15)
- D276、D277低氫型高鉻錳鋼耐氣蝕堆焊焊條（EDCrMn-B-15、EDCrMn-B-15）
- D266低氫鉀高錳鋼堆焊焊條（EDMn-B-16焊條）
- D256 低氫鉀高錳鋼堆焊焊條（EDMn-A-16）
- D237低氫鈉鉻鉬釩型堆焊焊條（EDPCrMoV-A1-15）
- D227低氫鈉鉻鉬釩堆焊焊條（EDPCrMoV-A2-15）
- D212鈦鈣鉻鉬堆焊焊條（EDPCrMo-A4-03）
- D207低氫鈉鉻錳硅型堆焊焊條（EDPCrMnSi-A1-15）
- D172 EDPCrMo-A3-03鈦鈣鉻鉬堆焊焊條
- D167 EDPMn6-15低氫鈉錳硅堆焊焊條
- D146低氫鉀錳型堆焊 EDPMn4-16焊條
- D132 EDPCrMo-A2-03鈦鈣鉻鉬堆焊焊條
- D127低氫鈉錳型堆焊焊條
- D112 EDPCrMo-A1-03鈦鈣鉻鉬型堆焊焊條
- D107 EDPMn2-15低氫鈉錳型堆焊焊條
- D102 EDPMn2-03鈦鈣錳型堆焊焊條
- D047硬面堆焊焊條
- D036硬面堆焊焊條
- D027硬面堆焊焊條
- D017耐磨堆焊補(bǔ)焊焊條
- 鑄鐵焊條
- Z248鑄鐵焊條(EZC)
- Z508鎳銅合金鑄鐵焊條（EZNiCu-1）
- Z408鎳鐵合金鑄鐵焊條（EZNiFe-1）
- Z308純鎳鑄鐵焊條(EZNi-1)
- 不銹鋼焊條
- A902奧氏體不銹鋼焊條（E320-16 ES320-16）
- A802鉻鎳不銹鋼焊條（Cr18Ni18Mo4Cu2）
- A607奧氏體耐熱不銹鋼焊條（E330MoMnWNb-15）
- A502/A507奧氏體不銹鋼焊條（E16-25MoN）
- A412奧氏體不銹鋼焊條（E310Mo ES310Mo）
- A402/A407奧氏體不銹鋼焊條（E310 ES310）
- A312鉻鎳不銹鋼焊條（E309Mo）
- A302/A307鉻鎳不銹鋼焊條(E309)
- A232/A237低碳不銹鋼焊條（E318V）
- A212 超低碳不銹鋼焊條（E318）
- A202/A207低碳不銹鋼焊條 （E316）
- A132/A137低碳不銹鋼焊條 （E347）
- A112/A117鉻鎳不銹鋼焊條
- A102/A107低碳不銹鋼焊條( E308L)
- A082超低碳不銹鋼焊條
- A072鈦鈣型超低碳不銹鋼焊條00Cr25Ni20Nb焊條
- A062鈦鈣型超低碳不銹鋼焊條(E309L)Cr23Ni13焊條
- A052超低碳不銹鋼焊條Cr18Ni24Mo5焊條
- A042超低碳不銹鋼鈦鈣型焊條（E309MoL）
- A032超低碳不銹鋼焊條（E317MoCuL）
- A022超低碳不銹鋼焊條（E316L）
- A002超低碳不銹鋼焊條(E308L)
- G357馬氏體不銹鋼焊條
- G307馬氏體不銹鋼焊條E430焊條
- G247馬氏體不銹鋼焊條（0Cr13Ni4Mo）
- G232 E410NiMo馬氏體不銹鋼焊條
- G202/G207 E410馬氏體不銹鋼焊條
- AF2209 雙相不銹鋼焊條（E2209）
- 耐熱鋼與低溫鋼焊條
- W807低溫鋼焊條（E5015-G）
- W107低溫鋼焊條（E5015-G）
- W907Ni 低溫鋼焊條（E5515-C2）
- W707Ni低氫鈉型藥皮含Ni低溫鋼焊條（E5515-H5P）
- W607低氫鈉型藥皮的低溫鋼焊條（E5015-GP）
- R807鉬和鉻鉬耐熱鋼焊條（ E11MoVNi）
- R717低氫鈉型耐熱鋼焊條
- R707鉬和鉻鉬耐熱鋼焊條（E6215-9C1M）
- R507鉬和鉻鉬耐熱鋼焊條（E5MoV-15）
- R407L鉬和鉻鉬耐熱鋼焊條（E6015-B3L）
- R407鉬和鉻鉬耐熱鋼焊條（E6015-B3）
- R327鉬和鉻鉬耐熱鋼焊條（E5115-B2-VW）
- R317鉬和鉻鉬耐熱鋼焊條（E5515-B2-V）
- R307C 鉬和鉻鉬耐熱鋼焊條（E5515-B2）
- R307L鉬和鉻鉬耐熱鋼焊條（E5515-B2L）
- R307 鉬和鉻鉬耐熱鋼焊條（E5515-B2）
- R207 鉬和鉻鉬耐熱鋼焊條（E5515-B1）
- R107 鉬和鉻鉬耐熱鋼焊條（E5015-A1）
聯(lián)系我們
地址: 河南省鞏義市大峪溝鎮(zhèn)王河村 郵編 451271
電話: 15803894666
電話: 0371-64057355
傳真: 0371-64054446
郵箱: sales@www.jinfafacai.com
網(wǎng)站:
www.www.jinfafacai.com
www.ylflux.com
